在一塊PCBA中，我們所看到的器件最多的一定是電阻。如果說芯片是電路的大腦，那么電阻便是連接各肢體的神經元。在高速電路設計中電阻的應用主要有4點。

1、限流作用

在高速電路中同時存在很多TTL芯片、MOSFET芯片、IGBT芯片、那么芯片之間驅動兼容便尤為重要。當MOSFET電平驅動TTL芯片時，便需要加限流電阻。而相反則需要增加電源以增加驅動電流（設計到電平轉換電路）。

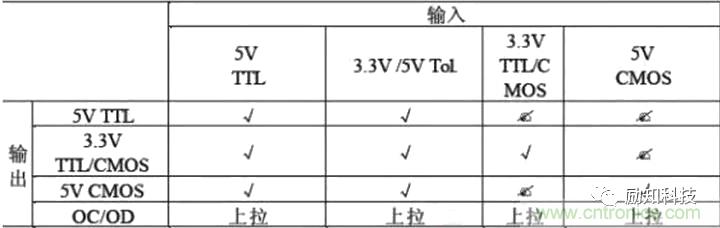

各種不同IC之間的接口驅動要求。

2、電阻精度

2.1、在高速電路中我們所需要的的采樣電路、分壓電路、反饋電路等由電阻組成時，我們需選用1%精度的電阻。

2.2、由于芯片的AD口都會存在上拉或者下拉電阻，此時情更需注意電阻值的選擇，使得測得的芯片AD口測得的電壓誤差小（涉及到MCU的AD口電阻匹配問題）

3、阻抗匹配

很多高速信號線上，如特性阻抗為75歐姆的CVBS信號線、特性阻抗為100歐姆的LVDS數據信號線、特性阻抗為90歐姆的USB高速數據線上，在信號傳輸的過程中，路徑的每一步都有相應的瞬態阻抗，如果沿著互聯線傳輸的電信號感到的瞬態阻抗發生變化，那么一部分將繼續走下去，而另外一部分將反射后源端。

由于各個信號線上所需要的特性阻抗不一致，且信號源的阻抗不匹配。當源內阻小于傳輸線內阻時將出現振鈴，也就是過沖，過載傳輸線。過大的過沖往往會損壞器件。而如果源內阻大于傳輸線阻抗時，便會出現欠沖，這會引起電路邏輯處于不確定狀態，可能導致誤判或信號丟失。



信號線的過沖與欠沖現象

此時便需要串聯電阻、并聯電阻、上拉電阻、下拉電阻等手段改善阻抗匹配情況。減少高速信號線上的由于阻抗匹配失配的情況下造成的信號反射等情況。

端接電阻不僅可以限流還可以改善信號線阻抗匹配。

4、濾除高頻噪聲

當高速信號線之間串聯電阻后，電阻便和信號線間的分布電容及負載的輸入電容組成RC電路，降低信號邊沿的陡峭程度。此舉可以消除信號線的高頻噪聲，改善EMC。

例如,USB驅動器和USB線的阻抗匹配必須在USB D+和D-上串聯電阻，串聯電阻的要求為Rs+R串=USB線特性阻抗；

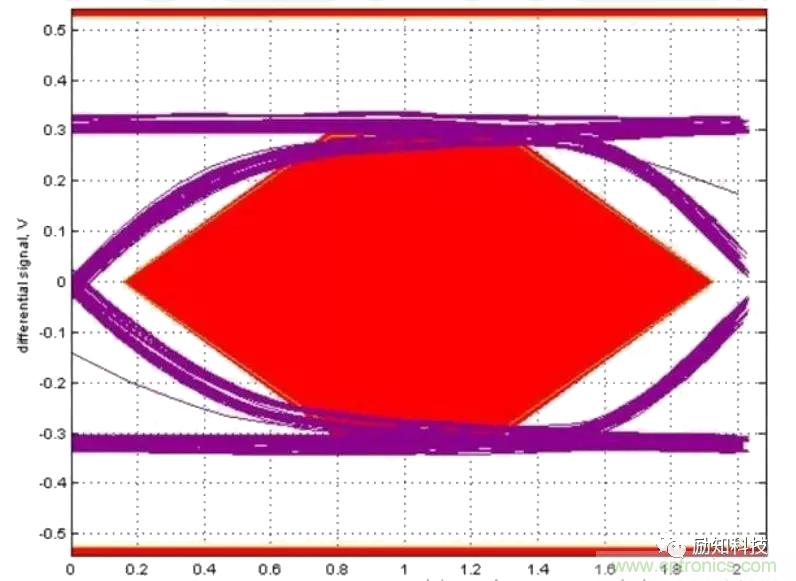

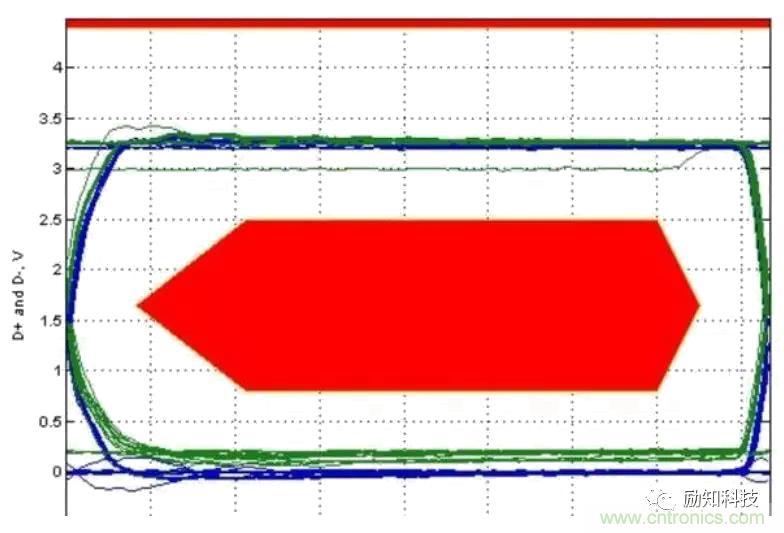

以下分別為串聯3ohm、51ohm、68ohm眼圖，RTmean和FTmean為上升和下降時間的平均值。

過沖較大

沒有過沖

電路參數

注意：若電阻較大會造成邊沿的陡峭程度過低，此時會造成高速數據由于建立時間與保持時間不足或裕量不夠而丟失數據，從數據眼圖上看即可區別。


R串=0ohm眼圖

R串=33ohm眼圖
