【導讀】電動車給百姓帶來出行便利，但同時也給社會造成安全隱患，尤其是電動車充電自燃的情況屢見不鮮，為解決此類問題，智能換電柜行業正冉冉升起。
隨著國內電動車保有量的不斷提高，長期使用電動車的外賣小哥、快遞騎手以及大量民眾們越來越面臨著一些關于“電動車充電”的痛點：充電慢、充電不便、安全隱患多等。為解決這些痛點，去年5月以來，換電站作為新型基建的重要組成部分首次被寫入《政府工作報告》中，換電模式也迎來了發展新局面。
什么是“換電”？簡單說，就是通過直接“換電池”的模式，而非傳統的“充電”，來解決電動車面臨的“充電”問題。
什么是“換電柜”？顧名思義就是一個裝載電池設備的柜子，用戶可以直接將電動車電池跟換電柜里邊的電池進行互換，將沒電的電池放到換電柜中，再裝上充滿電的電池，這種方式大大減少了個人的充電時間，同時集中充電也能降低個人用戶充電的安全隱患。

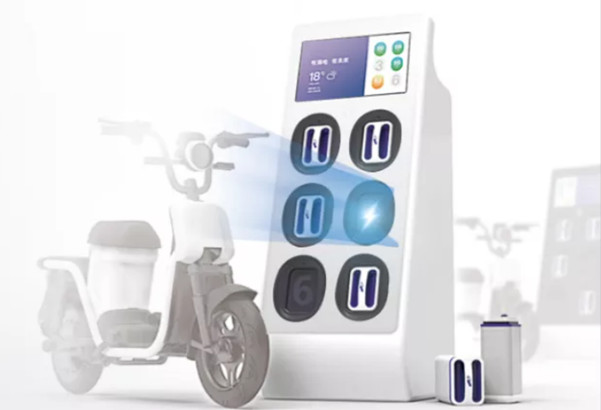

圖1 換電柜
下面我們來看看換電柜是有哪些部件組成，其大致框圖如下：

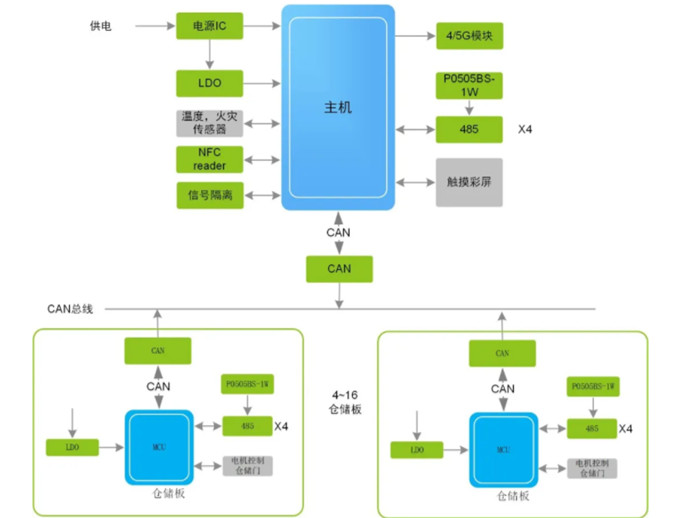

圖2 換電柜框圖
換電柜一般包括控制板，監測板，跟倉儲板，不過有些控制板集成了監測板的功能，主要是監測箱體內的溫度跟電池的溫度，當溫度過高會根據實際情況排風降溫或者斷掉某些溫度過高的電源，避免出現電池溫度過高引起自燃，同時也會將此情況通過Cat.1/Cat.4傳輸?shù)胶笈_，進行遠程維護管理。
不過光是監測還不夠，還要保證箱體內充電的安全，這就要求在充電的過程中對總線進行隔離，即使某一路總線出現故障也不會影響其他路。ZLG致遠電子的小體積RS-485隔離模塊，可以兼容3.3V和5V電平，集成了電源隔離、RS-485收發電路和信號隔離電路，可以很好的對RS-485總線進行隔離保護。
圖3 RSM485M隔離RS-485收發器
● 電磁輻射 EME 極低；
● 電磁抗干擾 EMS 極高；
● 2500VDC高隔離耐壓；
● -40℃~105℃超寬工作溫度范圍。
除此之外ZLG致遠電子還可以提供低成本方案：P0505BS-1W模塊+485收發芯片+信號隔離芯片，可以根據自己的需求搭建外圍電路。

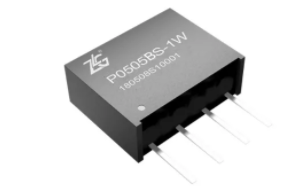

圖4 P0505BS-1W隔離DC-DC模塊
● 毫瓦級靜態電流,極低的靜態功耗；
● 支持短路自恢復,為用戶降低失效風險；
● 85%轉換效率,有效降低電源溫升；
● -40℃~105℃,超寬工作溫度范圍。
原創：FAE工程師，ZLG致遠電子
