【導讀】若您不認識“我”，我可將其原理娓娓道來。我絕對喜歡數字控制！您應了解這些內容：z變換、卡爾曼濾波器、非線性控制、自適應控制，及定制電源解決方案的能力。
在您表述任何觀點前，我想指明我是一個超級極客——但您不得不承認，這些東西可以真的很酷（當然，真的有用）。數字控制的主要方法之一是，您可以采用一個預封裝的控制器并可對其添加或修改，以滿足最初的設備架構師未明確設想的最終解決方案要求。為此，數字控制器讓電源設計師的夢想成真。
但誠實地講：數字控制也會產生一些我們不期望的、或超出處理范疇的輔助操作。在我看來，此時，通用脈寬調制（PWM）可派上用場，大放異彩。這些設備已經存在了一段時間，并且在許多方面成為電源行業的主力。他們具有卓越的性能，并具有能夠適應設計師需求的豐富經驗。從這個優勢看，PWM類似于模擬控制器的數字控制類型。在許多應用中，這可能正是電源設計人員所需要的：簡易靈活性。
舉例說明UC3846或UC3525A。你們中的許多人可能使用其中一個設備，在電源設計方面初試牛刀。他們持續受歡迎，則高度證明其具有可靠性和魯棒性。從應用角度看，這些設備在諸如焊接、電信、工業、照明和航空航天的終端設備中，通常用于升壓、降壓、反激、正向、全橋、半橋、峰值電流模式、電壓模式和輸入電壓前饋用例。相信你們當中不少人早就產生了很多奇思妙想，將這些控制組件作為變量植入到其他一些拓?fù)?應用程序中。它們具有的靈活性使得UC3846或UC3525A成為基本電源構建模塊，通過它，您可創建數十種應用變化。
查看這些設備中，其中一個設備的其它特點。

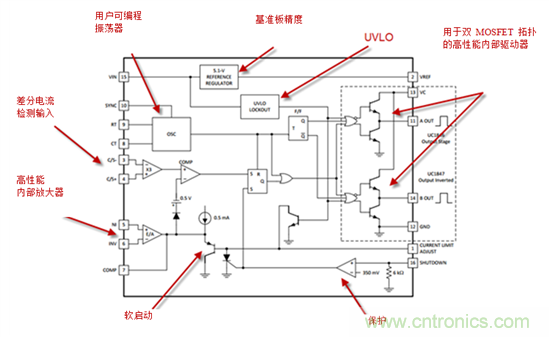

圖1：UC3846框圖
您具有驅動器、控制和保護這些關鍵的必備元素。因?yàn)槟色@得關鍵比較器和放大器的輸入和輸出，因此您擁有極大自由度，可讓設備完全按照您的需求運行。我頭腦中可想出以下幾個示例：
● 將C / S輸入與RT / CT斜坡求和，實現斜率補償?shù)姆逯惦娏髂Ｊ娇刂啤?/div>
● 直接將C / S輸入饋入斜坡，以實現電壓模式控制。若您讓該斜坡與輸入成比例，則每個周期都具有輸入電壓前饋。
● 內部運算放大器暴露其輸入和輸出，可完全定制補償。
● 您可以使用外部電路在COMP引腳下拉或上拉，以關閉或引入一些非線性控制。
雖然數字控制中不一定具有同樣的靈活性，但它帶來眾多類似的靈活性，有利于激發像我這樣的極客。
您認為通用PWM控制器具有哪些用途？在這些類型的設備中，您最重視哪種靈活性？在客戶留言板，我想聽到您對這個問題的想法。
TI有多種通用PWM控制器可滿足您的各種需求，從8引腳UCC28083到汽車級LM25037-Q1。
