【導讀】隨著新型射頻雷達傳感器應用的出現，許多希望能夠快速完成設計和制造雷達傳感器解決方案的公司將會面臨一系列新的開發挑戰。為了解決這一重大痛點問題，ADI公司特地開發了一款新穎的24GHz雷達系統級原型解決方案（稱為DemoRAD），它提供可在幾分鐘內開箱即用的軟件示例，并輕松啟動雷達傳感器。該方案可對產品進行快速原型制作，從而測量目標/對象存在、運動、角位置、速度以及傳感器范圍等實時信息。
雷達評估平臺靈活性強 無需專業知識也可輕松開發
ADI公司負責24GHz芯片組的應用工程師Patrick Walsh在介紹此方案時指出，這是ADI最新的開發平臺——演示雷達，演示雷達是一款完整的天線到比特解決方案，擁有完整的ADI信號鏈。這個產品包括一個兩通道發送，四通道接收解決方案，提供執行FM-CW調制的斜坡PLL，ADC可以將基帶信號轉換進入DSP，為我們提供完整的信號鏈。該演示雷達只需連接USB和電源，用戶就可以啟動運行，在幾分鐘之內收到雷達信號。
演示雷達平臺提供硬件和軟件，支持快速評估和開發24 GHz雷達，且無需RF微波和信號鏈系統專業知識，因此可在產品開發階段大大降低開發時間，并減少系統專業知識需求。平臺能提供包括DSP處理在內的高性能RF和完整模擬信號鏈，即RF到比特解決方案，支持靈活處理原始采集數據，可在非常短的時間內對先進的硬件進行雷達實驗。使用軟件圖形用戶界面(GUI)提供全面的24 GHz雷達IC軟件支持，在DSP雷達支持功能庫中，通過一些額外功能可寫入原始數據，并使用Matlab工具在PC上進行后處理。
演示雷達方案參考設計詳解 客戶可自主構建最終產品設計
24GHz雷達傳感器平臺（演示雷達）采用ADI公司的24 GHz、多通道雷達解決方案。傳感器包含單個PCB，正面連接至24 GHz RF芯片組，集成2個發射器/4個接收器天線，反面有數據采集ADC和DSP?？蛻艨稍谶@個參考設計的基礎上構建其最終產品設計。

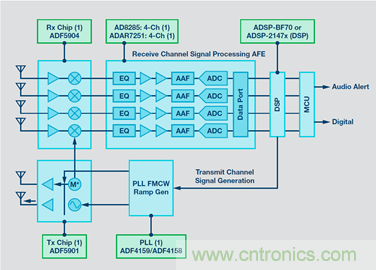

圖1. 演示雷達完整信號鏈
演示雷達使用FMCW雷達，可監測最遠至200 m且分辨率約為75 cm的對象范圍和速度。根據天線陣列設計，視野(FOV)方位角約為120°，仰角約為15°。通過組合數字波束成形(DBF)中的天線，演示雷達使用DBF計算FOV中的角度信息。

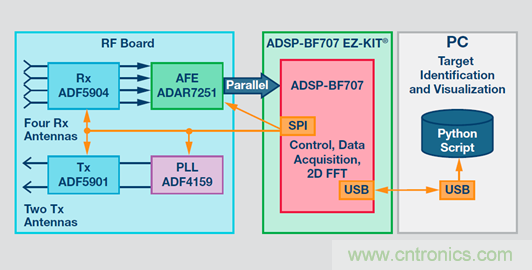

圖2. 演示雷達系統設置
演示雷達平臺應用領域廣泛 是小尺寸低功耗產品應用的不二之選
Excelpoint世健作為ADI的亞太區分銷渠道戰略合作伙伴，大力推廣ADI的模擬信號、混合信號和數字信號處理(DSP)產品。身為一家技術型分銷商，世健借助本土供應商的地緣優勢，也為ADI提供供貨和技術支持，為ADI產品的最終用戶提供更快捷的服務。
世健公司產品市場部副總監鄭舒達表示：“24 GHz雷達產品提供出色的性能和高集成度，是小尺寸、低成本且易用的超低功耗解決方案，適用于物理檢測、跟蹤、安全控制和防撞警告系統等應用。”
24GHz雷達傳感器平臺還包括很多操作模式，如FMCW，允許確定基本范圍信息，還可以發展為范圍多普勒信息，以便客戶從信號獲取范圍和速度信息。該平臺以汽車作為GHz雷達的原始應用領域并逐漸在取得廣泛的應用，例如應用于繁忙交叉路口的交通監控，可監控多條車道，同時可相應的進行交通燈排序。
24 GHz雷達產品還可以在無人機應用中實現防撞功能，讓無人機實現一次性設置，避免在飛行途中撞擊樹木、塔架或任何對象。此外，該產品還可用于商業無人機的天線高度設計中，以便與地面保持一定距離。
最后，24 GHz雷達產品還可以用于增強攝像頭中，對于許多限制區域的應用，它可以告知用戶特定區域存在活動，然后使用攝像頭增強對特定區域進行搜索。
